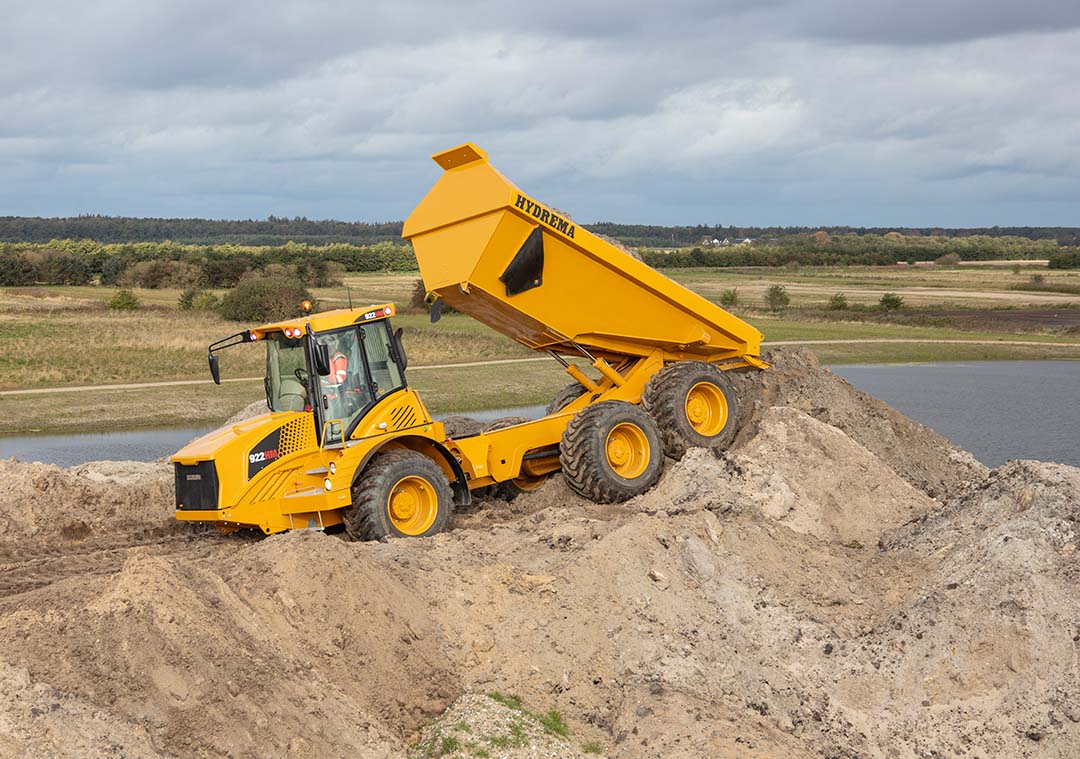

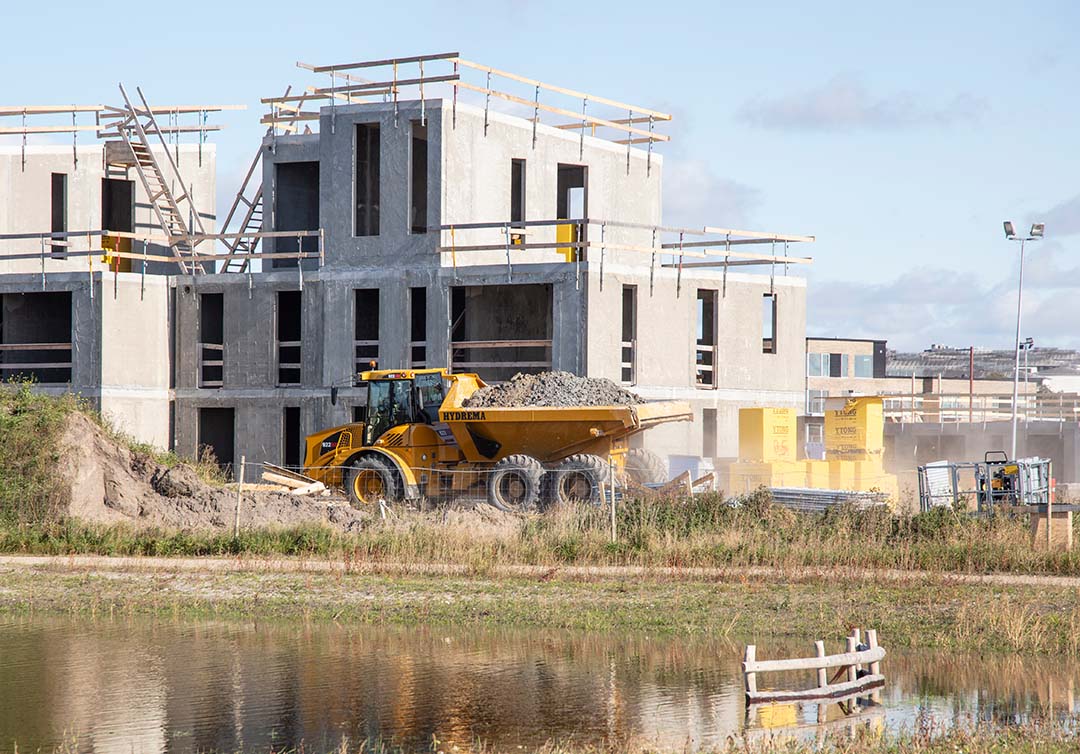

922HM Side Bird View Loaded Down Hill 922HM Rear Side View Getting Loaded Building Site 922HM Side Bird View Unloading Up Hill 922HM Side View Dusty Transport Building Site

922HM

Dumper


Egenskaper

  • 20 tons lastkapacitet
  • Exceptionellt lågt marktryck
  • Treaxlad och midjestyrd
  • Cummins B6.7 Stage V med 314 hk
  • Hydrauliska stabilisatorer, boggiaxlar och hög markfrigång
  • Utmärkt sikt från förarhytten
  • Hög kvalitet och lång livslängd gör den idealisk för uthyrning

922G-SERIEN

922G-serien är en imponerande serie 20-tonsdumprar från Hydrema som kombinerar hög effektivitet, förstklassig komfort och avancerade säkerhetsfunktioner. Sortimentet omfattar modellerna 922G, 922 2.55, 922HM och 920G. Dessa maskiner är konstruerade för att hantera en mängd olika arbetsuppgifter inom anläggningsbranschen med exceptionell prestanda och tillförlitlighet.


OPTIMERADE TERRÄNGEGENSKAPER MED STÖRRE DÄCK

Hydrema 922HM är en imponerande variant i 922G-serien som har samma kraftfulla funktioner som 922G-modellen. Den här maskinen är dock utrustad med större däck, vilket ger den extra markfrigång och minskar marktrycket. Med en däckbredd på 800 mm levererar Hydrema 922HM utmärkta terrängegenskaper och är idealisk för arbete i en mängd olika terränger där skonsamhet mot marken är avgörande.


KRAFTFULL OCH AVANCERAD TEKNIK

Hydrema 922HM är utrustad med en imponerande motor och transmission som bidrar till dess utmärkta prestanda. Denna maskin drivs av en kraftfull Cummins B 6,7-liters Stage 5-motor med 6 cylindrar. Motorn är utrustad med DOC-, DPF- och SCR-katalysator med AdBlue-tillsats, vilket säkerställer efterlevnad av de strängaste utsläppsnormerna. Med 24 ventiler, Common-Rail turbodiesel och elektronisk variabel turboladdare ger motorn en maximal effekt på 231 kW/314 hk vid 2 200 v/min. och ett imponerande vridmoment på 1288 Nm vid 1 500 v/min.

Hydrema 922HM är utrustad med en ZF ERGOPOWER 6 WG-210 automatisk transmission som har 6 växlar framåt och 3 bakåt. Transmissionen är utrustad med 100 % låsning i alla växlar och har en manuellt manövrerad differentialspärr mellan fram- och bakaxlarna. Den erbjuder både automatisk och manuell växling. Maskinens maxhastighet är 50 km/h framåt och 31 km/h bakåt, och den har en imponerande maximal dragkraft på 223 kN.

CHASSI

922HM har midjestyrning med en avancerad pendelstång och dubbla hydrauliska stabilisatorer i midjeleden. Dessa två stabilisatorer arbetar tillsammans för att ge exceptionell stabilitet både vid körning och tippning. Chassits konstruktion är tillverkad av höghållfast stål, vilket ger maximal styrka samtidigt som vikten hålls låg. Pendlingsvinkeln kan justeras med upp till +/- 12 grader, vilket ger mångsidighet och effektivitet i alla arbetssituationer.


AXLAR

Framaxeln är utrustad med elektrohydraulisk fjädring och individuell nivåjustering på varje sida, vilket anpassar maskinen till den optimala positionen. Dessutom har framaxeln en differentialspärr med 75 % låsning som standard. Bakaxeln är en kraftig boggiaxel med reduktionsväxlar i naven för enkel och underhållsfri drift. Den har också en stor svängvinkel, vilket bidrar till maskinens smidighet och prestanda under olika arbetsförhållanden.


MOTOR

Den imponerande motorn i 922HM är en Cummins B 6,7-liters Stage 5-motor med 6 cylindrar. Den är utrustad med avancerad teknik som DOC-, DPF- och SCR-katalysator med AdBlue-tillsats, vilket inte bara säkerställer efterlevnad av utsläppsnormer utan även maximal prestanda. Denna motor är en 24-ventils Common-Rail turbodiesel med intercooler och elektronisk variabel turboladdare. Den ger en anmärkningsvärd maxeffekt på hela 231 kW/314 hk vid 2 200 v/min. och ett imponerande vridmoment på 1 288 Nm vid 1 500 v/min. En kraftfull motor som är redo att ta sig an alla utmaningar.


BRÄNSLE

Hydrema 922HM är konstruerad med bränsleeffektivitet i åtanke. Den har en imponerande dieseltank på 300 liter och en AdBlue-tank på 31 liter, båda integrerade i det främre chassit. Detta säkerställer att maskinen kan arbeta under längre tidsperioder utan avbrott, vilket ökar produktiviteten och minskar behovet av frekventa påfyllningar.


BROMSAR / RETARDER

Denna 20-tonsdumper är utrustad med ett komplett bromssystem med två kretsar och skivbromsar i oljebad på alla 6 hjulen. Detta system ger tillförlitlig bromskraft och är underhållsfritt, så att du kan arbeta utan bekymmer. För ytterligare säkerhet har maskinen en ”fail safe” parkeringsbroms på framaxeln. Och när det gäller att kontrollera hastigheten i nedförsbackar har du en manuellt manövrerad retarder till ditt förfogande. Retardern är en smart kombination av motorbroms och hydraulisk retarder som ger en imponerande maximal retarderprestanda på 300 kW/405 hk. Så att du kan bromsa säkert och effektivt i alla situationer.


HYDRAULSYSTEM

922HM från Hydrema är utrustad med ett avancerat hydraulsystem med inte mindre än 5 hydraulpumpar som arbetar i perfekt harmoni:
Pump 1: 31 l/min. konstantpump för broms, stabilisator, differentialspärr och fjädring.
Pump 2: 189 l/min. variabel pump för midjestyrning.
Pump 3: 195 l/min. konstant pump för tippning och retarder.
Pump 4: 195 l/min. konstant pump för extra retarderprestanda.
Pump 5: 64 l/min. konstantpump för nödstyrning (hjuldriven).


TRANSMISSION

Denna dumper är utrustad med en imponerande ZF ERGOPOWER 6 WG-210 automatisk transmission som har 6 växlar framåt och 3 bakåt. Det är ingen vanlig växellåda - den har 100 % låsning i alla växlar, vilket säkerställer en effektiv och smidig kraftöverföring.
Du har också möjlighet till både automatisk och manuell växling, så att du kan anpassa dig till alla körsituationer. Maskinen har en maxhastighet på 50 km/h framåt och 31 km/h bakåt. Och när det gäller dragkraft levererar den imponerande 223 kN, vilket säkerställer att du alltid har den nödvändiga kraften tillgänglig, oavsett hur krävande jobbet är.


STYRNING

Styrningen i 922HM är ett nöje att använda. Med servoaktiverad hydrostatisk styrning får du exakt och enkel manövrering. En separat variabel pump för styrfunktionen säkerställer att du alltid har full kontroll. Dumpern har en maximal styrvinkel på +/- 38°, vilket gör att du kan manövrera säkert och exakt, även i trånga arbetssituationer. Så oavsett vart du ska, kan du lita på att styrningen förenklar vägen dit.


ELSYSTEM

922HM är utrustad med ett tillförlitligt elsystem som håller dig kvar på vägen. Det vanliga 24V elsystemet drivs av en kraftfull 70 A-generator som säkerställer en stabil strömförsörjning för alla system.

Batteriet består av två 12V-batterier med en kapacitet på 100Ah vardera, vilket ger dig den nödvändiga kraftreserven för att klara även de mest krävande arbetsuppgifterna. Med detta elsystem kan du arbeta effektivt och bekymmersfritt, oavsett vart din arbetsdag tar dig.


DUMPERKORG

Hydrema 922HM:s dumperkorg är byggd för att klara de mest krävande arbetsuppgifterna. Tillverkad av Hardox 450 höghållfast stål, utan sidoribbor, är den solid och hållbar. Med dubbelverkande tippcylindrar under flaket och imponerande tipptider på bara 7,5 sekunder upp och 5,5 sekunder ned levererar den tillförlitliga prestanda. Den kan också utrustas med tillval som avgasuppvärmd korg och en automatisk baklucka för ökad effektivitet. Med en imponerande tippvinkel på 70° kan denna dumperkorg enkelt hantera även de mest krävande lossningarna,


MultiChassis

Med 922HM får du stor mångsidighet tack vare MultiChassis-alternativet. Välj mellan kort hjulbas (SWB) eller lång hjulbas (LWB) och öppna upp en värld av specialanpassade lösningar. Oavsett om du behöver montera en vattentank, kalkspridare, skogsutrustning, en lyftkrok för containerhantering eller ett flak för transport av verktyg, trä eller tunga maskiner, ger MultiChassis dig friheten att anpassa din 922HM efter dina unika behov.


FÖRARHYTT

Kliv in i den rymliga ROPS/FOPS-hytten på Hydrema 922HM, där komfort och funktionalitet möts. Utrustad med kraftig viskosfjädring får du en bekväm körupplevelse och utmärkt sikt. Sätet med luftfjädring, ventilation och längsgående dämpning ser till att även långa arbetsdagar känns bekväma. Du har full kontroll med en justerbar ratt och den integrerade multi-joysticken som gör att du enkelt kan manövrera hydrauliken och transmissionen.
Den automatiska tipp- och sänkfunktionen för flaket ger ökad bekvämlighet och hytten på 922HM blir din komfortzon, oavsett hur komplicerad uppgiften är.


LJUDNIVÅ

På denna 20-tonsdumper får du inte bara kraftfull prestanda, utan också en tyst upplevelse. Med en bullernivå på endast 73 dB(A) inne i hytten kan du arbeta bekvämt och samtidigt upprätthålla en tyst arbetsmiljö runt omkring dig med en bullernivå på endast 106 dB(A) utanför hytten.


SÄKERHET

Med Hydrema 922HM är din säkerhet av yttersta vikt. Med funktioner som tipplarm som varnar för osäker tippning, en backkamera för bättre sikt, uppfyllande av ISO 5006-kraven samt en bromsindikator som varnar för överhettning av bromsarna är du i säkra händer oavsett var du arbetar.

DIMENSIONER

Chassi   STD MultiChass. SHORT WB MultiChass.  LONG WB
Std. däck   800/45-30.5
Totalvikt kg 36350 35950 36150
Egenvikt kg 16350 13950 14150
Lastkapacitet kg 20000 22000 22000
Totalbredd mm 3180 3180 3180
Frigång mm 480 480 480
Dumperkorgens bredd mm 2750  -   -
Totalhöjd mm 3490 3490 3490
Transporthöjd mm 3440 3440 3440
Lasthöjd mm 2610  -   -
Höjd med upphöjd korg mm 6340  -   -
Tippfrigång mm 820  -   -
Överhäng, bak mm 1415 1244 762
Axelavstånd, boggi mm 1636 1636 1636
Längd mm 9170 8995 10175
Frigångsvinkel, fram ° 26 26 26
Frigångsvinkel, bak ° 68  -   -
Tippvinkel ° 70  -   -
Axelavstånd mm 3720 3720 5370
Överhäng, fram mm 2400 2400 2400
Korgvolym, struken m3 9,2  -   -
Korgvolym, rågad m3 12  -   -
Tipptid, upp sec. 7,5  -   -
Tipptid, ned sec. 5,5  -   -
Vändradie, yttre m 8,49 8,49 11,19
Marktryck (med last) kPa 98 98 98

ENASTÅENDE MARKTRYCK, KRAFT OCH ANVÄNDARVÄNLIGHET I 922HM-DUMPERN

Hydrema 922HM är en anmärkningsvärd modell i 922G-serien som erbjuder en imponerande rad fördelar. Först och främst är denna maskin känd för sitt extremt låga marktryck, vilket gör den idealisk för arbete i olika terränger utan att orsaka skador på marken.

Det som verkligen utmärker Hydrema 922 är det bästa kraft/vikt-förhållandet på marknaden. Dessa maskiner levererar imponerande prestanda och styrka samtidigt som de har en låg tjänstevikt. Detta bidrar inte bara till ökad effektivitet, utan även till förbättrad bränsleekonomi.

Hydrema 922HM kännetecknas också av hög kvalitet och solid konstruktion, vilket ger en lång livslängd och tillförlitlig prestanda. Denna maskin är inte bara idealisk för företag som behöver tillförlitlig utrustning för sin egen verksamhet, utan den är också lämplig för uthyrning. Detta gör Hydrema 922HM till en mångsidig investering för entreprenörer och företag inom byggbranschen.

Golfbanans arkitekt rekommenderade Hydrema 922 för jobbet. Vi hämtar sand och jord ca 2 km från banans entré och kan köra in och lasta av utan att skada stigar och ömtåliga fairways.

Få flexibilitet och möjligheter med Hydremas 922G-serien

Möjligheterna är oändliga med Hydrema 922G-serien och kundanpassning är nyckeln. Vår 20-tonsdumper kan registreras för körning på allmän väg och finns i tre olika versioner med hastigheter på 30, 40 eller 50 km/h.

Med 922G kan du välja mellan 800 mm breda däck för enastående terrängprestanda eller lägsta möjliga marktryck med 920G-versionen, som har 920 mm breda däck.

Våra MultiChassis-versioner öppnar upp en hel värld av speciallösningar. Från vattentankar till kalkspridare, skogsbruksutrustning till lyftkrok för containerhantering eller till och med ett öppet flak för transport av verktyg, trä eller tunga maskiner - valet är ditt!

Och om utrymmet är begränsat har vi även den smala versionen, 922G 2.55, som håller fordonsbredden under 2,55 meter. Oavsett vilka behov du har är Hydrema redo att ge dig den perfekta lösningen.

MultiChassis

Hydremas 922G erbjuder inte bara en standardversion med dumperflak, utan även två spännande MultiChassis-varianter: MultiChassis SWB (Short Wheel Base) och MultiChassis LWB (Long Wheel Base). Med dessa innovativa MultiChassis-lösningar kan du skräddarsy din 922G för exakt den uppgift du har framför dig.

Med MultiChassis får du en mångsidig plattform för montering av ett brett utbud av specialiserade lösningar. Behöver du vattna vägar eller arbetsområden? Installera då en vattentank. Behöver du sprida kalk eller gödsel på åkrar? Även detta är möjligt med rätt anpassning. För skogsbruk eller containerhantering kan du lägga till en lastväxlare för att göra det enklare att hantera material.

922G Swbandlwb Website

Hydrema Telematics

FÅ DJUPGÅENDE OCH VIKTIGA DATA OCH INSIKTER

När det gäller att maximera produktiviteten och underhålla din 922HM på ett effektivt sätt kan Hydrema Telematics göra en avgörande skillnad. Detta banbrytande system är nu tillgängligt för alla våra maskiner, inklusive våra dumprar, och gör att du kan få ut ännu mer av din investering.

Hydrema Telematics fungerar som ett avancerat datainsamlingsverktyg som ständigt övervakar din maskins tillstånd och prestanda med hjälp av avancerade sensorer och elektronik. Med det här systemet får du tillgång till en lättanvänd onlineportal, både på din dator och din smartphone, där du kan logga in och få omfattande insikter om din 922HM:s arbete.

På portalen kan du få tillgång till exakta data från din maskins motor, transmission och andra kritiska komponenter. Detta inkluderar direktuppdaterade rapporter om arbetstider och exakt maskinplacering i realtid. Med den här informationen till hands kan du fatta välgrundade beslut om drift och underhåll.

Analysera insamlade data för att finjustera din maskins drift och ekonomi. Med Hydrema Telematics kan du optimera prestandan hos din 922HM genom att identifiera mönster och trender i maskinens beteende. Detta kan hjälpa dig att minska bränsleförbrukningen, förutse underhållsbehov och öka produktiviteten.

Hydrema Telematics är också en ovärderlig resurs när det gäller maskindiagnostik och service. Systemet kan hjälpa till att identifiera problem, visa larmkoder och tillhandahålla andra viktiga maskindata via onlineportalen. Detta gör att Hydremas erfarna serviceteam kan diagnostisera fel snabbt och exakt, vilket leder till färre driftstopp och mer tillförlitlig drift.

Med Hydrema Telematics har du full kontroll över din 922HM och dess prestanda. Med detta avancerade system kan du fatta datadrivna beslut, öka effektiviteten och se till att din maskin alltid är redo att hantera de utmaningar den ställs inför.

HYDREMA 922G: EN DUMPER MED MINIMALT UNDERHÅLL OCH MAXIMAL SÄKERHET

RETARDERSYSTEM

AVANCERAD BROMSTEKNIK I HYDREMA 922HM

Hydrema 922HM erbjuder avancerad bromsteknik och förbättrad säkerhet. Med ett avancerat retarder-system som använder 5 hydraulpumpar uppnår denna maskin maximal bromseffektivitet med minimal energiförlust. Retardersystemet kombinerar en kraftfull motorbroms och en hydraulisk retarder och manövreras enkelt via en särskild joystick i armstödet. Detta ökar säkerheten och förlänger bromsarnas livslängd.

Dessutom har 922HM ett intelligent bromsindikatorsystem som övervakar bromsarna och varnar föraren för eventuell överhettning. Detta ger en säker och tillförlitlig bromsverkan i alla typer av arbeten.

Service

EFFEKTIV SERVICE OCH UNDERHÅLL PÅ HYDREMA 922HM

Att underhålla din Hydrema 922HM är en enkel och effektiv process som säkerställer långvarig maskinprestanda. Med enkel åtkomst till motorn och filtren via en enda knapp i hytten går den dagliga servicen snabbt och smidigt.

Den stora motorhuvsöppningen ger full åtkomst till alla servicepunkter, vilket gör det enkelt att utföra dagliga kontroller. Automatisk centralsmörjning (tillval) säkerställer korrekt smörjning med individuellt anpassade mängder för olika smörjpunkter och optimerade smörjningsintervall.

Korrekt underhåll ger maskinen lång livslängd och undviker onödiga driftstopp. Med Hydrema 922HM kan du räkna med problemfri drift och enkelt underhåll.

SÄKER, BEKVÄM OCH EFFEKTIV - HYDREMAS DUMPER 922HM

Cab

FÖRARHYTTEN

FÖRARKOMFORT I VÄRLDSKLASS

Hytten på 922HM är rymlig och ergonomiskt utformad för att säkerställa maximal komfort och effektivitet i alla förhållanden. Med ett luftfjädrat, ventilerat säte och en integrerad multijoystick kan föraren enkelt styra maskinen och bibehålla produktiviteten. Hytten är utrustad med två dörrar som är belysta för att garantera säker in- och utpassering. Den är ROPS/FOPS-certifierad för att uppfylla de högsta säkerhetsstandarderna och är utrustad med kraftig viskosfjädring som minskar vibrationerna och förbättrar förarkomforten.

Instrumentdisplayen är datoriserad och ger tillgång till viktiga maskindata och rapporter. Ett effektivt luftkonditioneringssystem säkerställer bekväma arbetsförhållanden, även vid varmt eller kallt väder. Det finns också förvaringsmöjligheter och anslutningsmöjligheter för 12V/24V-uttag. Den multijusterbara ratten, armstödet och sätet gör att föraren kan anpassa hytten efter sina preferenser och behov. Sammantaget ger hytten på 922HM föraren den komfort, säkerhet och kontroll som behövs för att hantera även de mest krävande uppgifterna.

Safety

SÄKERHET

SÄKERHETEN I FOKUS

Säkerhet är en avgörande faktor när det gäller arbete med tunga maskiner som Hydrema 922HM. Därför är 922HM utformad med ett omfattande utbud av säkerhetsfunktioner för att skydda både förare och miljö. Bland annat är denna 20-tonsdumper utrustad med ett tipplarm som övervakar tippvinkeln och varnar föraren om det finns risk för osäker tippning.

För att öka säkerheten och förbättra förarens sikt är 922HM utrustad med en backkamera. Det gör att föraren kan se omgivningen bakom maskinen, vilket är avgörande vid manövrering och backning. Kameran uppfyller också kraven i ISO 5006, som fastställer standarder för sikt från förarplatsen.

Överhettning av bromsarna kan vara farligt och leda till att man förlorar kontrollen över maskinen. 922HM har en bromsindikator som övervakar bromssystemet och varnar föraren i händelse av överhettning. Hydrema kompromissar aldrig med säkerheten, och detta återspeglas tydligt i konstruktionen av denna kraftfulla dumper.

Tipping

TIPPCYKEL

EFFEKTIV OCH SÄKER LOSSNING

Tippcykeln är en viktig del av en dumper som Hydrema 922HM och spelar en avgörande roll för maskinens prestanda, effektivitet och säkerhet. 922HM har utformats noggrant med fokus på att optimera tippcykeln för att säkerställa att den utförs så snabbt, exakt och säkert som möjligt.

922HM är utrustad med ett avancerat hydraulsystem som innehåller fem separata pumpar. Detta säkerställer oberoende drift av maskinens olika delar och en energieffektiv tippcykel. Två kraftfulla tippcylindrar placerade under dumperkorgen säkerställer snabb och effektiv lossning av material. Joystickens elektroniska servostyrning gör tippningen smidigare med mjuk start och stopp och automatiskt lyft av lasten. Detta ökar hastigheten och effektiviteten i tippcykeln.

För att förbättra tippsäkerheten varnar en lutningsindikator i instrumentdisplayen föraren om tippningen inte är säker på grund av terrängförhållandena. Totalt sett är tippcykeln i 922HM optimerad för att säkerställa snabb och säker lossning av material.
